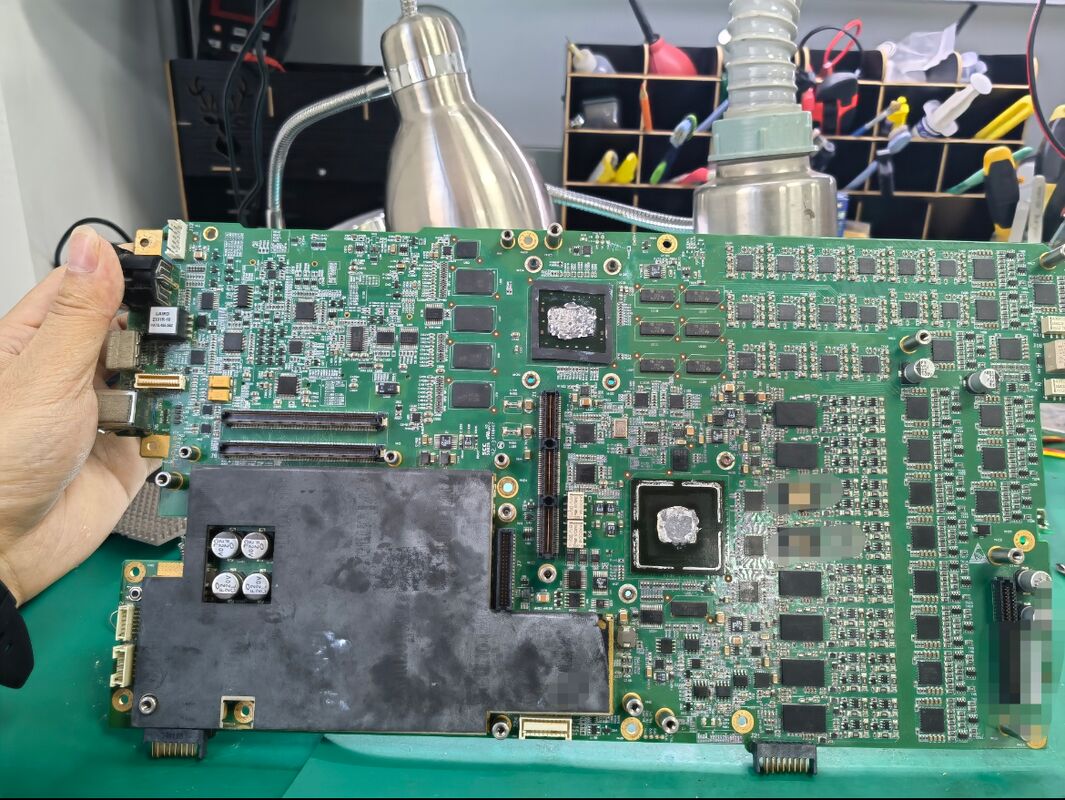

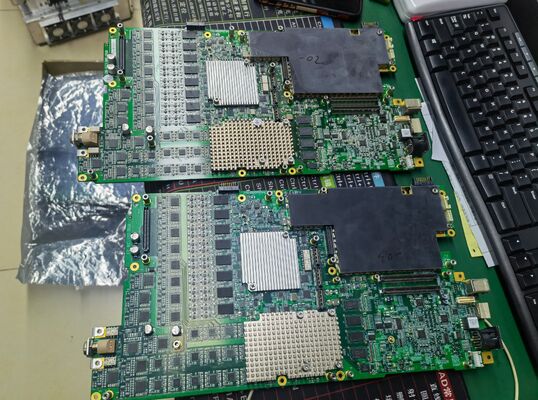

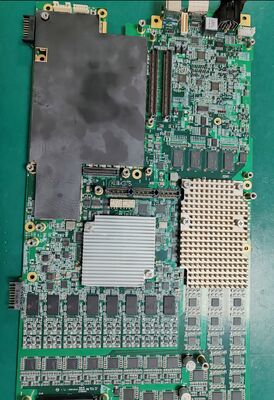

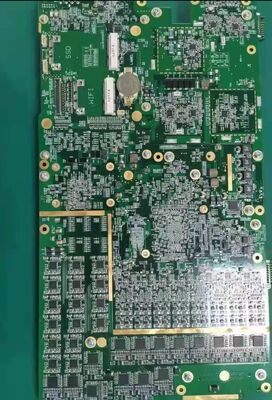

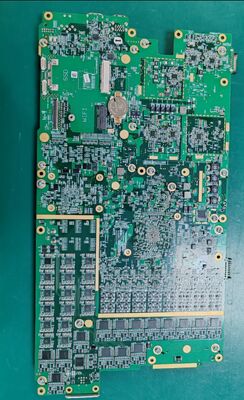

Spesifikasi Mindray M9 Ultrasound Mainboard

1. Core Model & Arsitektur

• Nomor Bagian Mainboard:
  • Versi standar:115-023067-00
  • Versi High-End (M9GI/EDP):115-048333-00

• Arsitektur Platform:mQuadro Multi-Channel Parallel Imaging Platform(Mindray proprietary arsitektur pemrosesan USG)
• Modul Onboard: Front-end (TR FPGA), Back-end (COME/PC Module), Manajemen Daya (EC), Pemantauan Sistem (SM), PHV High-Voltage Board

2. Pengolahan Sinyal Front-End (Ultrasound TX/RX Core)

• Saluran TX/RX:65128 saluran yang dapat dikonfigurasi
  • TR64 Subboard: Dukungan1 ¢ 64 saluran perluasan

• FPGA Kontrol Utama:TRA FPGA(dedicated ultrasound transmit / receive controller)
• Multi-Beamforming: Hingga12 sinar paralel per peristiwa transmisi(memaksimalkan frame rate & resolusi temporal)
• Antarmuka Probe:
  • 1 × Port Probe Utama (kompatibel dengan array fase, linier, cembung, mikro-cembung)
  • Mendukung 3T Single-Crystal Probes, 4D/TEE dedicated interface


3. Pemrosesan Back-End & Modul Sistem

• Core Processor: COME Module (PC Module, platform Doppler khusus)
• Antarmuka Penyimpanan:
  • M.2 SSD: Standar 128GB / 240GB (bisa diperluas)
  • Slot M.2 WLAN untuk modul Wi-Fi

• Tampilkan output:
  • Output langsung EDP: 15,6 inci 1920×1080 layar LED
  • Tampilan Eksternal HDMI: Mendukung monitor eksternal definisi tinggi

• Pelabuhan I/O eksternal:
  • 2 x USB 3.0, Wi-Fi, DICOM Ethernet, EKG Trigger
  • Daya, kipas, keyboard, antarmuka manajemen baterai


4. Power & Sistem Manajemen

• Manajemen Daya (EC): Sistem kontrol daya on/off, regulasi tegangan, proteksi over current/over voltage
• Pemantauan Sistem (SM): Pemantauan tegangan waktu nyata, kecepatan kipas, suhu, status baterai
• PHV High-Voltage Board: Menghasilkan pulsa tegangan tinggi yang dapat diprogram untuk eksitasi probe

5. Imaging & Dukungan Fungsional

• Modus yang didukung: B/M, Color Doppler, PW/CW, HPRF, TDI, Elastografi, Contrast Imaging
• Pengolahan Lanjutan: pengurangan kebisingan adaptif iClear, penggabungan spasial iBeam, penggabungan frekuensi FCI, pencitraan harmonik jaringan THI
• Max frame rate:1048 fps(Doppler/Flow mode)
• Kedalaman Pencitraan Maksimal:39 cm(sondasi konveksi perut)

6. Fisik & Kompatibilitas

• Dimensi: sekitar.320 × 260 × 25 mm(papan induk portabel)
• Model yang kompatibel: M9, M9CV, M9GI, M9T, M9Vet
• Suhu operasi:0°40°C(tingkat sistem)
