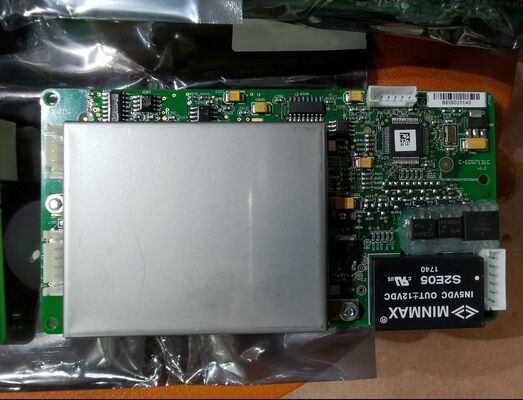

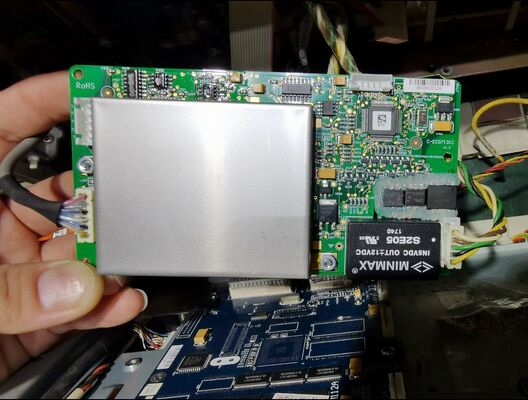

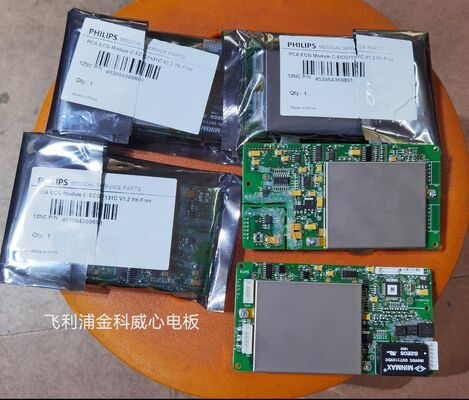

Philip GOLDWAY G30 G40 PN 45356436891 PAPAN EKG

Philip GOLDWAY G30 G40 PN:45356436891 Papan EKG

oldway G30 / G40 ECG Board (ECG Module) Bahasa Inggris Spesifikasi Teknis

1. Konfigurasi EKG Dasar

• Sistem Timah: 3 lead / 5 lead dapat dipilih
  • 3 lead: I, II, III
  • 5-lilin: I, II, III, aVR, aVL, aVF, V (tampilan 7-lilin secara bersamaan didukung)

• Modus EKG: Pemantauan / Diagnostik / Operasi mode selektif
• Impedansi Masuk: ≥100 MΩ (mode umum)
• Rasio Penolakan Mode Umum (CMRR): ≥100 dB (50/60 Hz)
• Perlindungan Defibrillasi: Defibrillator-buktinya, tahan 360J defibrillasi biphasic; pemulihan otomatis pasca-shock
• Penghapusan Interferensi Elektrokirurgi: Filter anti-ESU bawaan

2Pengukuran denyut jantung (HR)

• Jangkauan pengukuran:
  • Dewasa/Pediatrik: 15~300 bpm
  • Neonatal: 15~350 bpm

• Keakuratan: ± 5 bpm atau ± 1% dari pembacaan, mana yang lebih besar
• Resolusi: 1 bpm
• Batas Alarm: ambang batas bradikardia/takikardia yang dapat disesuaikan

3. Bentuk Gelombang dan Peningkatan EKG

• Pengaturan Gain: ×1/4, ×1/2, ×1, ×2, ×4, Otomatis (penyesuaian gain otomatis)
• Kecepatan bentuk gelombang (kecepatan menyapu): 6.25, 12.5, 25, 50 mm/s (dipilih)
• Bandwidth:
  • Modus pemantauan: 0,5-40 Hz
  • Modus diagnostik: 0,05-100 Hz
  • Modus operasi: 0,520 Hz (anti-interferensi)


4. Analisis Segmen ST

• Jangkauan pengukuran: -2,0 mV ~ +2,0 mV (mode diagnostik: -0,8 ~ +0,8 mV)
• Keakuratan: ±0,02 mV atau ±5% dari pembacaan, mana yang lebih besar
• Saluran: Pemantauan ST 4-saluran (V, I, II, III)

5. Deteksi Aritmia & Pacemaker

• Analisis Aritmia: 13 alarm aritmia (termasuk PVC, Bigeminy, Trigeminy, VT, Bradycardia, Tachycardia, Missed Beat, Pause, R-on-T, dll.)
• Deteksi Penggerak Jantung: Ya; mendeteksi denyut jantung asinkron/sinkron, lebar denyut ≥0,1 ms

6. Parameter Fisik & Listrik

• Dimensi Papan: Sekitar 145 × 100 × 20 mm (panel modul EKG)
• Sumber Daya: DC 5V ±5%, 300 mA (dari motherboard monitor)
• Suhu operasi: 0°40 °C
• Suhu penyimpanan: -20°60 °C
• Kelembaban: 30%~85% RH (tidak kondensasi)

7Standar Kepatuhan

• IEC 60601-1, IEC 60601-2-27 (keamanan EKG)
• EN 60601-1-2 (EMC)

Perbedaan utama: G30 vs G40 ECG Board

• G30: 10.4" tampilan, EKG dasar/aritmia/ST, tidak ada perluasan CO2/IBP opsional (spesifikasi inti ECG board identik)
• G40: 12.1" tampilan, parameter inti EKG yang sama, mendukung modul IBP / CO2 ganda opsional (papan EKG secara fungsional identik dengan G30)
