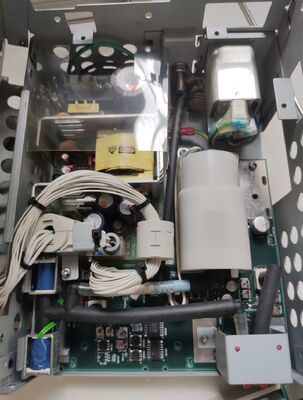

Papan Daya Nihon Kohden Bsm2301 U550013B / U550013C
Detail produk:
| Tempat asal: | Asli |
| Nama merek: | nihon kohden |
| Nomor model: | bsm2301 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | Negotiation, pls contact me |
| Kemasan rincian: | Kotak karton |
| Waktu pengiriman: | Dalam 1-2 hari kerja setelah pembayaran dikonfirmasi |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 10 |
|
Informasi Detail |
|||
| Merek: | Nihon Kohden | Model: | bsm2301 |
|---|---|---|---|
| hal: | U550013B / U550013C | Jaminan: | 3 Bulan |
| price: | NEGOTIABLE | ||
| Menyoroti: | Papan daya U550013C,Papan daya bsm2301 |
||
Deskripsi Produk

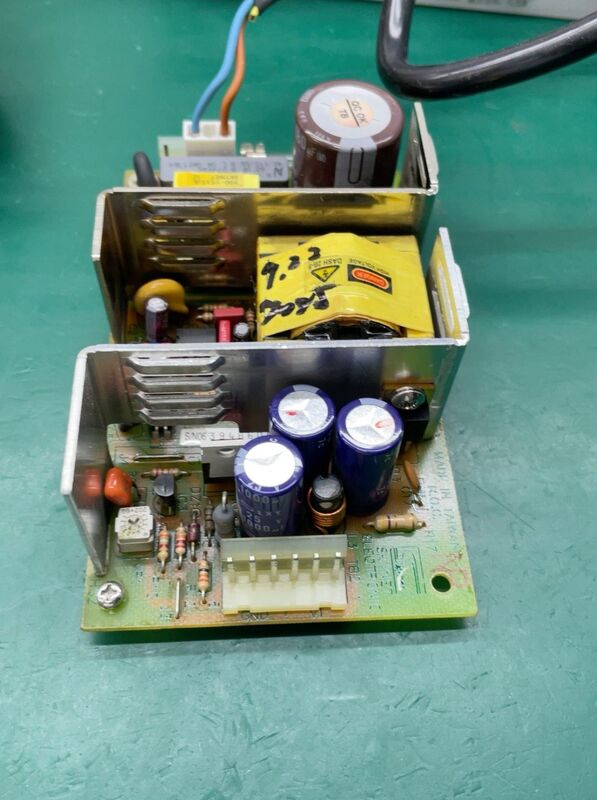

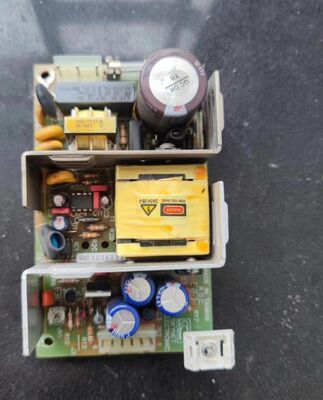

PN:U550013B / U550013C papan daya nihon kohden bsm2301
Merek: Nihon Kohden | Model yang Berlaku: BSM-2301A/C/K | Nomor Suku Cadang: U550013B / U550013C (Unit Catu Daya)
1. Parameter Input Dasar
- Tegangan Input AC: 100–240 VAC ±10%, peralihan otomatis
- Frekuensi Input AC: 50/60 Hz ±2%
- Arus Input: Maks 1,0 A @ 100 VAC
- Konsumsi Daya: Mode AC: maks 70 VA; Mode Baterai: maks 40 W
- Sekring: Sekring lambat bawaan 2 A / 250 VAC (colokan AC)
- Input Baterai: 10,8–15,0 VDC (paket baterai Ni-MH isi ulang, 10HR-4/3FAUC-NK)
2. Parameter Output DC (Papan Daya Utama)
| Saluran Output | Tegangan | Peringkat Arus | Beban & Fungsi |
|---|---|---|---|
| +15 VDC | +15,0 V ±5% | 3,0 A maks | Sistem utama, sirkuit analog, lampu latar, modul NIBP/IBP |
| +5 VDC | +5,0 V ±3% | 2,5 A maks | Logika digital, CPU, layar sentuh, modul antarmuka |
| +3,3 VDC | +3,3 V ±3% | 1,5 A maks | MCU, memori, sirkuit komunikasi (DC-DC dikonversi dari +15 V) |
| -5 VDC | -5,0 V ±5% | 0,5 A maks | Pengkondisian sinyal analog (ECG/Resp) |
| +6 VDC | +6,0 V ±5% | 1,0 A maks | Modul perekam opsional (WS-231P) |
3. Spesifikasi Fisik & Lingkungan
- Dimensi Papan: Sekitar 150 × 100 × 35 mm (P×L×T)
- Berat: Sekitar 0,45 kg
- Suhu Operasi: 0 °C hingga +40 °C
- Suhu Penyimpanan: -20 °C hingga +60 °C
- Kelembaban Relatif: 30%–85% RH (non-kondensasi)
- Ketinggian: Operasi: -500 m hingga 3.000 m; Penyimpanan: -500 m hingga 13.100 m
4. Fitur Perlindungan & Keamanan
- Perlindungan Tegangan Berlebih (OVP): Terpicu pada >16,5 V (+15 V), >5,5 V (+5 V)
- Perlindungan Arus Berlebih (OCP): Mati otomatis saat arus berlebih untuk semua output
- Perlindungan Sirkuit Pendek (SCP): Pembatasan arus lipat, pemulihan otomatis
- Tegangan Isolasi: 4.000 VAC (input ke output, kelas medis)
- Arus Bocor: <100 µA (kebocoran pasien, memenuhi IEC 60601-1)
- Kepatuhan EMC: IEC 60601-1-2, EN 55011 Kelas B (emisi)
5. Kontrol & Antarmuka
- Kontrol Daya: MCU manajemen daya terintegrasi, peralihan otomatis AC/baterai
- Pengisian Baterai: Pengisian normal: 370 mA (maks 16 jam); Pengisian tetes: 370 mA (interval 1,2 detik / 1 menit)
- Konektor:
- CN401: Output utama ke papan UTAMA (+15V, +5V, GND, sinyal kontrol)
- Colokan AC: Soket IEC C6 dengan sekring & terminal ground
- Konektor Baterai: CN1401 (input 10,8–15 VDC)
6. Standar Kepatuhan
- Keamanan: IEC 60601-1:2005, IEC 60601-2-49 (keamanan listrik medis)
- EMC: IEC 60601-1-2:2007, EN 60601-1-2
- Kinerja: Spesifikasi PSU medis internal Nihon Kohden
Catatan Penting
- PSU ini digunakan bersama dengan seri BSM-2303/2304/2351 (spesifikasi output inti yang sama).
- +3,3 V dihasilkan oleh konverter DC-DC di papan dari output +15 V primer.
