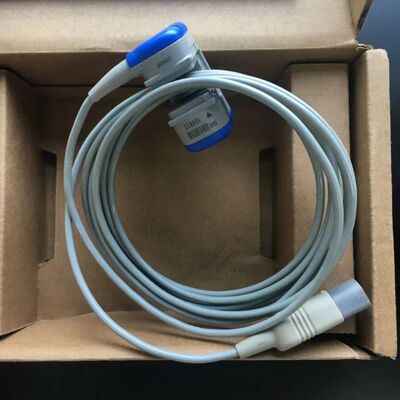

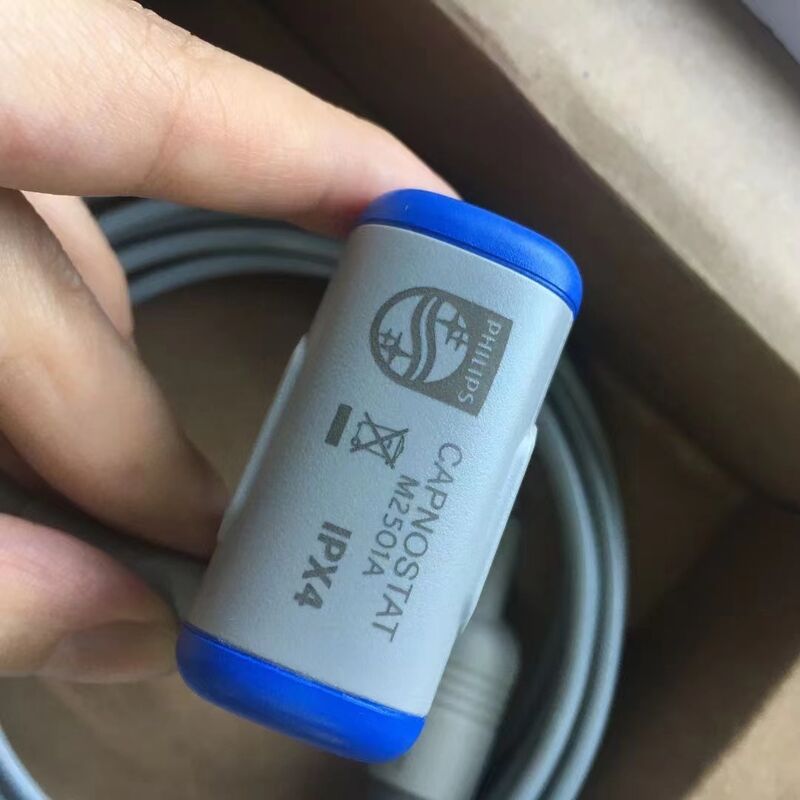

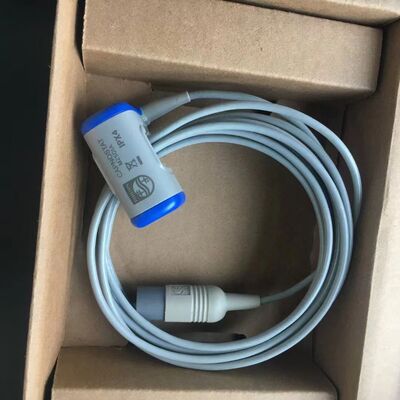

M2501A Sensor CO2 utama

Informasi Dasar

• Nomor Bagian: M2501A
• Prinsip pengukuran: Spektroskopi penyerapan inframerah utama
• Model yang berlaku: Modul monitor MP2, MP5, MP20, MP30, MP40, MP50, MP60, MP70, MP80, MP90, M3002A, M3014A

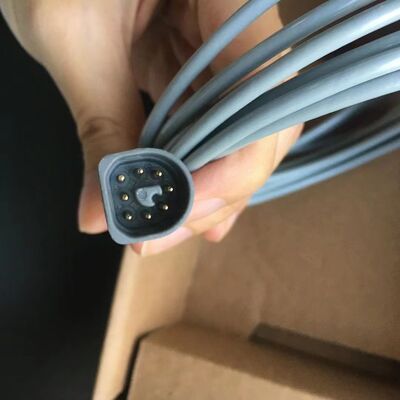

• Konektor: konektor melingkar 8-pin

Kinerja pengukuran

• Jangkauan pengukuran CO2: 0-150 mmHg (0-20 kPa)
• Keakuratan (pada 25°C):
  • 0 ̊40 mmHg: ±2 mmHg
  • 41~70 mmHg: ±5% dari pembacaan
  • 71~100 mmHg: ±8% dari pembacaan
  • 101~150 mmHg: ±10% dari pembacaan
• Resolusi:
  • 0.59 mmHg: 0.1 mmHg
  • 60-114 mmHg: 0,25 mmHg
• Rise Time: < 60 ms (adaptor saluran udara dewasa / pediatrik)
• Jangkauan tingkat pernapasan: 2 ∼ 150 BPM; Keakuratan: ± 1 BPM
• Stabilitas:
  • Pergeseran jangka pendek: ≤0,8 mmHg dalam waktu 4 jam
  • Kinerja jangka panjang: Mempertahankan akurasi dalam spesifikasi selama 120 jam
• Waktu pemanasan (pada 25°C): Output bentuk gelombang <15 s; Operasi spesifikasi penuh ≤2 min

Kompensasi & Kalibrasi

• Kompensasi Tekanan: 400-800 mmHg (otomatis)
• Kompensasi gas: O2, N2O, He (opsional)
• Kalibrasi: Tidak diperlukan kalibrasi rutin; kalibrasi nol 15 detik diperlukan setelah mengganti adaptor saluran udara

Spesifikasi Fisik & Lingkungan

• Dimensi (sensor): Sekitar 33 × 48 × 23 mm (H×W×D)
• Berat: < 25 g (tidak termasuk kabel)
• Panjang kabel standar: 3 m (9,8 ft)
• Suhu operasi: 0°C ~ 45°C
• Kelembaban Operasi: 10% ~ 90% RH, non-kondensasi
• Suhu penyimpanan: -40°C ~ 70°C
• Kelembaban penyimpanan: < 90% RH, tidak kondensasi
• Perlindungan penetrasi: IPX4 (tahan percikan)
• Resistensi Jatuh: Tahan jatuh 1,8 m ke lantai ubin (keadaan operasional)
• Bahan: Bebas lateks
