Papan Utama Monitor PHILIP MP2/X2 PN M3002-26450
Detail produk:
| Tempat asal: | Asli |
| Nama merek: | PHILIP |
| Nomor model: | M3002-26450 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | Bisa dinegosiasikan |
| Kemasan rincian: | Paket kertas karton |
| Waktu pengiriman: | 1-3 hari kerja |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 20 |
|
Informasi Detail |
|||
| Saham: | Tersedia | Jaminan: | 6 bulan |
|---|---|---|---|
| Kondisi: | Bagus | Kemasan: | Kotak Karton |
Deskripsi Produk
-

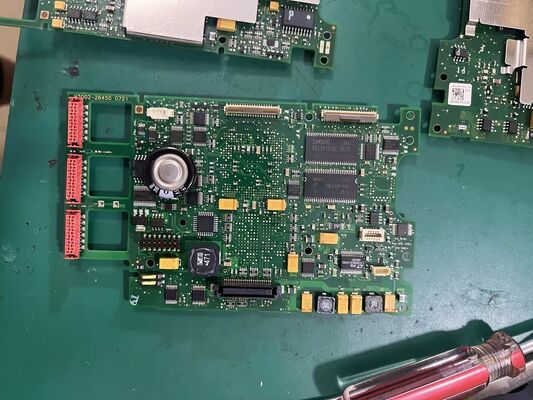

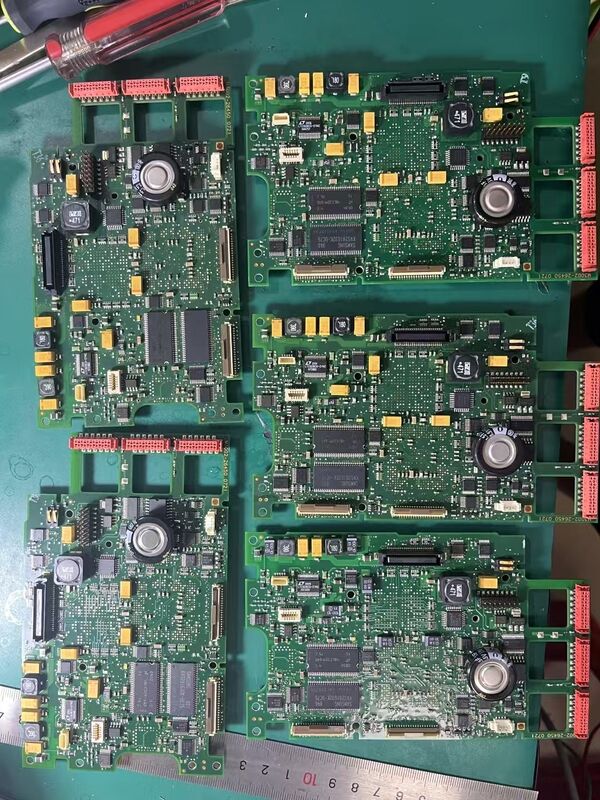

Papan Utama Monitor PHILIP MP2/X2 PN M3002-26450
-
-
Peran Bagian: Papan sirkuit utama (papan sistem) untuk monitor host IntelliVue MP2/X2; menangani pemrosesan sistem, distribusi daya, penggerak tampilan, dan agregasi antarmuka. Bukan modul pengukuran, bukan papan catu daya, bukan papan tombol.
-
Identifikasi OEM: PN M3002-26450 (Philip menggunakan PN ini sebagai setara REF dalam sistem servis). Saudara kandung keluarga: M3002-68550 (Versi 1, unit awal), M3002-26470, dll.
-
Host yang kompatibel:
-
IntelliVue MP2 — M8102A
-
IntelliVue X2 — M8002A (digunakan mandiri sebagai monitor transportasi atau sebagai modul pengukuran ganda MMS)
-
-
Batas nomor seri: M3002-68550 cocok untuk unit awal dengan SN < DE315XXXXX; M3002-26450 adalah versi rakitan yang lebih baru, biasanya SN DE315xxxxx ke atas. Verifikasi nomor seri monitor dan revisi perangkat lunak sebelum mengganti — versi tidak dapat saling kompatibel secara membabi buta.
-
Arsitektur daya (per Panduan Servis): Papan daya menurunkan input DC MSL 36–60 V menjadi 16 V DC untuk papan utama; papan utama kemudian menghasilkan beberapa rel internal. RTC dan RAM yang di-buffer didukung oleh 3.6 V DC (bersumber dari daya sistem atau baterai internal).
-
Fungsi di papan:
-
Driver layar sentuh TFT 3,5" (QVGA 320×240, hingga 3 gelombang hidup)
-
Agregasi data pengukuran bawaan (ECG/Resp/SpO₂/NBP; CO₂/IBP/Temp/12-lead opsional)
-
Penanganan input sentuh + tombol keras, logika alarm, buffering tren
-
LAN kabel (Jaringan Klinis Philip) + adaptor samping tempat tidur 802.11 opsional + SRR (Radio Jarak Pendek)
-
Sinyal kontrol pengisian/pengosongan baterai isi ulang internal (sel itu sendiri berada di ruang baterai)
-
-
Antarmuka/konektor utama: Konektor MSL, kabel fleksibel tampilan, pengontrol sentuh, interkoneksi papan daya, bus parameter bawaan, soket modul nirkabel, umpan antena SRR, dudukan sel cadangan RTC
-
Keamanan/klasifikasi: Papan logika non-kontak pasien; klasifikasi tipe-CF berasal dari ujung depan pengukuran. Aksesori medis sensitif ESD.
-
Fisik: Tidak ada dimensi mandiri yang dipublikasikan (bagian OEM terpasang); kelas berat pengiriman rekondisi/perbaikan ~0,3–0,5 kg dengan kemasan ESD.
-
Pemetaan kegagalan: Panduan Servis "Periksa Papan Utama 2" INOP menunjuk ke anomali papan ini (atau papan utama kedua).
