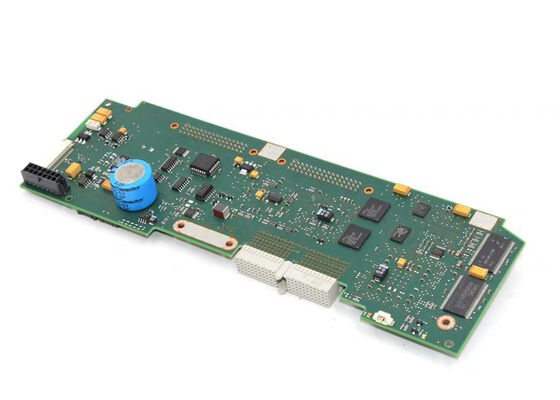

M2705-66510 /M2703-66450 Philip FM20 FM30 FETAL MONITOR MAINBOARD
Detail produk:
| Tempat asal: | Asli |
| Nama merek: | philip |
| Nomor model: | FM20 FM30 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | Negotiation, pls contact me |
| Kemasan rincian: | Kotak karton |
| Waktu pengiriman: | Dalam 1-2 hari kerja setelah pembayaran dikonfirmasi |
| Syarat-syarat pembayaran: | T/T, Western Union |
| Menyediakan kemampuan: | 10 |
|
Informasi Detail |
|||
| hal: | M2705-66510 /M2703-66450 | Model: | FM20 FM30 |
|---|---|---|---|
| Perangkat: | Peralatan medis | Kondisi: | Bagus |
| Jaminan: | 3 Bulan | ||
| Menyoroti: | Philip FM20 fetal monitor mainboard,Philip FM30 fetal monitor replacement part,fetal monitor mainboard with warranty |
||
Deskripsi Produk
M2705-66510 /M2703-66450 Philip FM20 FM30 FETAL MONITOR MAINBOARD
1. Main CPU Board (Mainboard Core)
- Nomor Bagian: M2703-66450 (juga disebut sebagai M2705-66510)
- CPU Core: 32-bit embedded RISC processor (grade medis, real-time OS)
- Kecepatan Jam: 200 MHz (biasanya)
- Memori:
- Flash: 128 MB (firmware, kalibrasi, preset pengguna)
- RAM: 64 MB (data real-time, bentuk gelombang, buffer tren)
- Penyimpanan Data: Data tren janin/ibu 72 jam; 800 catatan NIBP
- OS tertanam: Sistem Operasi Real-Time (RTOS) milik Philip untuk perangkat medis
- Pengolahan Sinyal Digital (DSP):
- Pengolahan sinyal FHR (ultrasound): 50 ‰ 240 bpm, akurasi ± 2 bpm
- Kondisi sinyal TOCO (kontraksi rahim): 0 ‰ 100 unit TOCO
- Smart PulseTM: deteksi kesamaan lintas-saluran (FHR vs pulsa ibu)
2. Bus Master Board (System Control & I/O Hub)
- Nomor Bagian: M2703-66460
- Bus Sistem: CAN bus (standar perangkat medis) + I/O paralel/digital
- Manajemen Daya:
- Input: 100 ∼ 240 VAC, 50/60 Hz; 24 VDC (baterai cadangan)
- Output: 5 VDC (logika), ± 12 VDC (analog), 24 VDC (printer/transducer)
- Perlindungan overvoltage/overcurrent/ESD (sesuai dengan IEC 60601-1)
- Pelabuhan antarmuka (Onboard + Expansion):
- Fetus: 2× port US, 1× port TOCO, input gerakan janin
- Maternal (opsional): MECG 3-timah, SpO2, NIBP
- Printer: Antarmuka kepala cetak termal (150 mm, 8 titik/mm)
- Tampilan: 6,5 ′′ TFT LCD (800×480) + touchscreen controller (opsional)
- Data / Kontrol: USB 2.0, LAN (Ethernet), RS-232, PS/2, relay panggilan perawat
3. Mainboard gabungan (CPU + Bus Master) Spesifikasi utama
- Arsitektur: Dual-board (CPU + Bus Master) stack, 4-layer PCB, komponen kelas medis
- Dimensi PCB: ~ 220 × 180 mm (per papan)
- Temp Operasi: +5°C sampai +45°C
- Suhu penyimpanan: -20°C sampai +60°C
- Kelembaban: 10 ∼ 95% RH (tidak kondensasi)
- Kepatuhan: IEC 60601-1, IEC 60601-2-37, EN 60601-1
- Waktu hidup: ≥ 5 tahun (penggunaan klinis); dirancang untuk operasi terus menerus 24/7
4. Subcircuit penting di dalam pesawat
- Ultrasound Frontend: Gelombang berdenyut 1 MHz, dukungan transduser 9 elemen, IPX8
- TOCO Frontend: Penguat jembatan, output analog 0V5 V, penyaringan kebisingan
- MECG (Fleksibel): 3 lead, bandwidth 0,05-100 Hz, 50/60 Hz notch filter
- SpO2 (Fleksibel): Philip FAST SpO2, algoritma anti-gerakan / low-perfusion
- NIBP (Fleksibel): Metode oscilometrik, sistolik 60~240 mmHg, diastolik 30~180 mmHg
