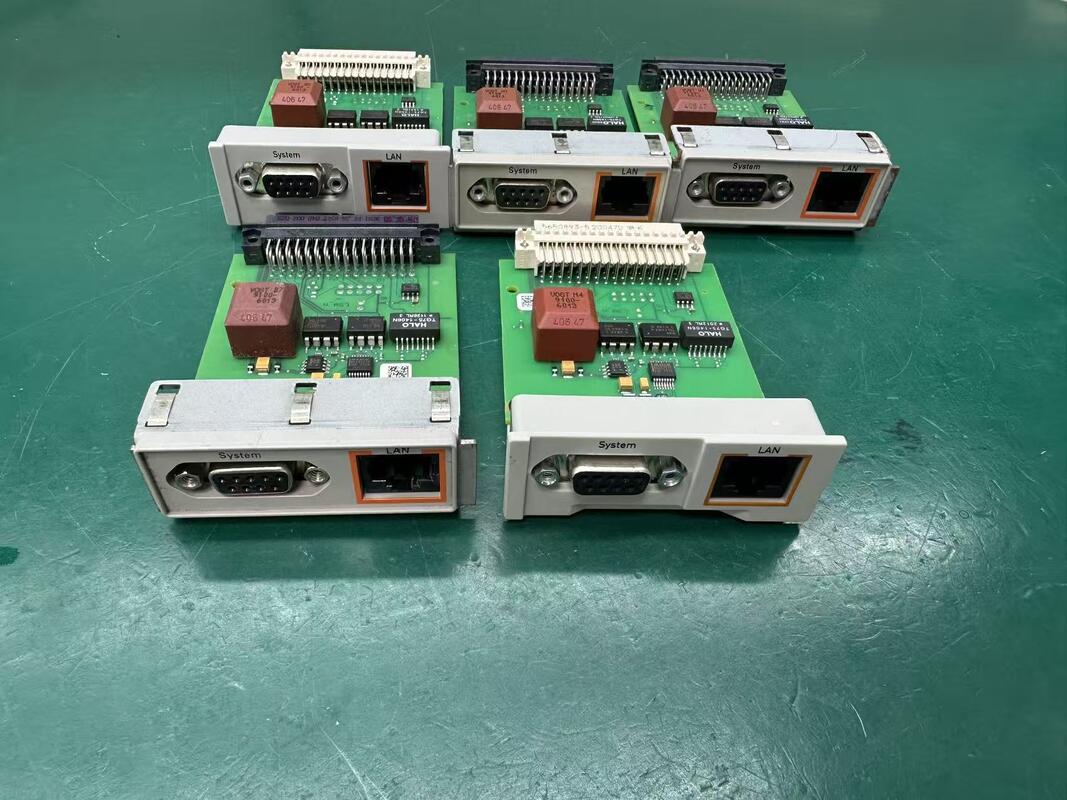

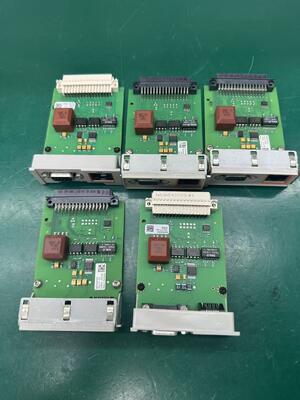

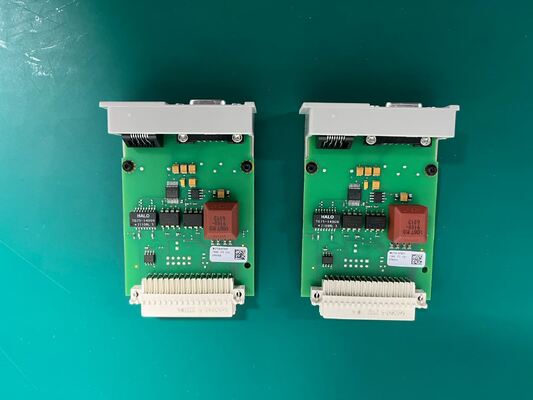

Philip Avalon FM20 / FM30 Fetal Monitor Kartu Jaringan (Interface LAN) Parameter

Informasi Dasar

• Model: Philip Avalon FM20 (M2702A), FM30 (M2703A)
• Jenis Antarmuka LAN: Modul antarmuka sistem LAN/RS232 terintegrasi opsional (Opsi J70, Bagian No. M2703-67501)
• Standar antarmuka: 10BASE-T Ethernet (IEEE 802.3)
• Speed & Duplex:10 Mbps, hanya Half-Duplex(tidak ada negosiasi otomatis, tidak ada dukungan 100 Mbps)

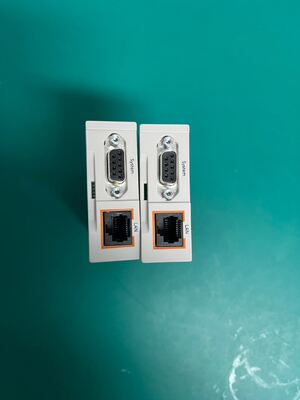

• Pelabuhan: RJ45 konektor wanita (panel belakang)

Konfigurasi Jaringan

• Penugasan Alamat IP:
  • Konfigurasi IP statis manual (melalui menu pengaturan monitor)
  • Otomatis melaluiBOOTP(DHCP tidak didukung secara native; BOOTP server diperlukan untuk IP dinamis)

• Protokol Jaringan:
  • TCP/IP (hanya IPv4)
  • Pesan Indikasi Koneksi (CI): Mode Broadcast / Unicast (untuk OB TraceVue / IntelliSpace Perinatal)

• Sistem yang Didukung: IntelliSpace Perinatal (E.0+), OB TraceVue sistem pengawasan obstetrik
• Dukungan Dual Interface: LAN + RS232 terisolasi (MIB/IEEE 1073) untuk koneksi EMR paralel/sistem pemantauan (hanya dibaca melalui RS232)

Listrik & Keamanan

• Isolasi: Terisolasi secara galvanis sepenuhnya (grade medis, sesuai dengan IEC 60601‐1‐2:2014 / EN 60601‐1‐2:2015)
• Kepatuhan EMC: IEC 60601-2, ICES-003 (Kanada)
• Konsumsi Daya: < 60 W total daya monitor (termasuk modul LAN)

Fisik & Instalasi

• Konektor: RJ45 (8P8C)
• Kabel: Kategori 5e (Cat5e) atau kabel Ethernet twisted-pair yang lebih baik
• Segmen Jaringan: Monitor dan pengawasan PC/server harus disegmen jaringan lokal yang sama(tidak ada routing di subnet secara default)

Catatan Utama

• LAN adalahOpsional upgrade (Opsi J70); tidak standar pada unit FM20/FM30 dasar.
• Fixed 10 Mbps half-duplex: Port switch jaringan harus dipaksa secara manual menjadi 10 Mbps / half-duplex (auto-negotiation disabled) untuk menghindari masalah link.
